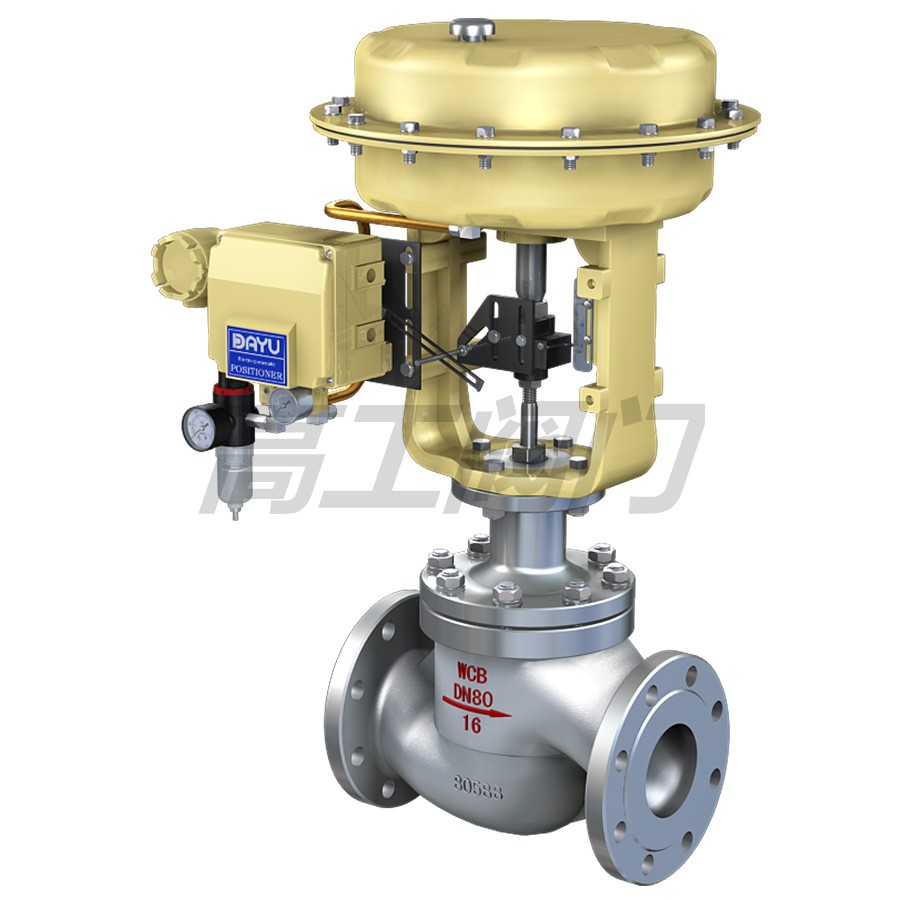

ZJHM 氣動套筒調節閥

概述

ZJHM氣動薄膜套筒調節閥因為其穩定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動薄膜機構或電動執行機構等。

標準規格

閥體型式：直通鑄造球型閥體
閥芯型式：平衡式套筒型閥芯
公稱通徑：DN25~300 NPS 1〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法蘭距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填料：V型聚四氟乙烯填料、柔性石墨填料等
密封墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色丙稀酸聚胺酯磁漆

型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	J:氣動薄膜執行機構 H:氣動活塞執行機構	H直行程	M:標準型套筒調節閥 MF:軟密封套筒調節閥 ML:單級籠式調節閥 MT:兩級籠式調節閥 MG:帶散熱型套筒調節閥 MV:波紋管型套筒調節閥 MD:低溫型套筒調節閥	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質	DN25= DN252 NPS1〞= NPS 1〞
如：Z型氣動薄膜套筒調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHM-16C DN50

性能

流量特性		直線、等百分比、快開
可調范圍		50:1
額定CV值		等百分比CV10~1400 ，直線CV11~1500
允許泄漏量		硬密封平衡式:II級（0.5% 閥額定容量）軟密封平衡式：V級
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

選用參數表

閥座直徑		25	32	40	50	65	80	100		125	150	200	250	300
額定流量系數Cv	等百分比	10	16	25	40	63	100	160		250	400	630	1000	1400
額定流量系數Cv	直線	11	17.6	27.5	44	69	110	176		275	440	690	1100	1500
公稱通徑	行程	可選流量系數Cv（★標準型 ●推薦 ○定制）
DN25	16 mm	★
DN32	25 mm	○	★
DN40		○	●	★
DN50		○	●	●	★
DN65	40mm		○	○	○	★
DN80			○	○	○	●	★
DN100			○	○	○	●	●	★
DN125	60mm					○	○	○		★
DN150							○	○		●	★
DN200							○	○		●	●	★
DN250	100mm									○	●	●	★
DN300	100mm										○	●	●	★
氣動執行機構 膜片有效面積Ae (cm2)		ZHA/B-23				ZHA/B-34			ZHA/B-45				ZHA/B-56
氣動執行機構 膜片有效面積Ae (cm2)		350				560			900				1600
作用方式	彈簧范圍	金屬密封允許壓差（MPa）
氣開	20-100KPa	3	2.25	2.25	1.95	2.36	2.04	1.67		1.41	1.41	1.14	0.65	0.55
	40-200 KPa	6.4	6.4	6.4	6.4	6.4	6.4	6.4		6.4	6.4	6.4	1.55	1.4
	80-240 KPa	6.4	6.4	6.4	6.4	6.4	6.4	6.4		6.4	6.4	6.4	4.08	4.08
氣關	20-100KPa	1.5	1.13	1.13	0.98	1.18	1.02	0.84		0.71	0.71	0.57	0.65	0.55
	40-200 KPa	4.5	3.38	3.38	2.93	3.54	3.06	2.51		2.12	2.12	1.71	1.8	1.55
	80-240 KPa	6.4	6.4	6.4	6.4	6.4	6.4	5.85		4.94	4.94	4	4.08	3.65
